Узлы поддерживающие серии ХП предназначены для промежуточного крепления подвесок ОКСН к опорам ЛЭП.

Узлы устанавливаются на стойку железобетонной опоры кольцевого сечения в определённом проектом месте. При этом диаметр опоры в месте крепления узла должен быть от 300 до 1000мм. Для крепления ОКСН в зажиме к узлу, производитель рекомендует использовать регулируемые подвески ПП.К(1) и ПП.Л(1).

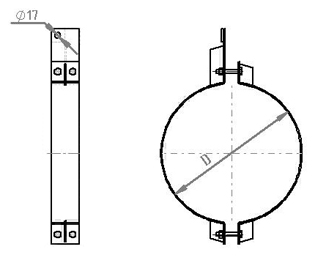

Узлы данной серии изготавливаются под определённый диаметр опоры. Соединительные болты позволяют регулировать диаметр хомута в пределах +5/- 25мм от номинального значения.

На промежуточную опору устанавливается один узел данной серии.

Разрушающая нагрузка узлов данной серии - 40кН.



В заявке на изготовление узла должно быть указано: ХП– D,
где D – диаметр опоры в месте крепления узла, мм.
