Узлы поддерживающие серии УП.Ш(1)


Узлы поддерживающие серий УП.Ш(1) предназначены для промежуточного крепления подвески ОКСН к опорам воздушных линий электропередачи.

Узлы УП.Ш(1) устанавливаются на поясной швеллер определённой проектом траверсы металлической решётчатой либо железобетонной опоры на расстоянии 0,35 – 0,4м от ствола. Для крепления ОКСН в зажиме к узлу, производитель рекомендует использовать подвеску ПП.К(2) или ПП.Л(2).

В линейке узлов УН.Ш(1) представлены 8 модификаций, для крепления к швеллеру с номером от 8 до 22.

На промежуточную опору устанавливается один узел данной серии.

Разрушающая нагрузка узлов данной серии- 40кН.




Варианты исполнения

Наименование

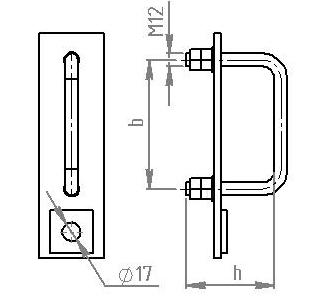

Межцентровое расстояние (b), мм

Размер (h), мм

№ швеллера

Вес, кг






Наименование

Межцентровое расстояние (b), мм

Размер (h), мм

№ швеллера

Вес, кг

1

УП.Ш(1)-80

95

75

8

0,87

5

УП.Ш(1)-160

175

105

16

1,23

2

УП.Ш(1)-100

115

80

10

0,97

6

УП.Ш(1)-180

195

110

18

1,32

3

УП.Ш(1)-120

140

85

12

1,06

7

УП.Ш(1)-200

215

115

20

1,41

4

УП.Ш(1)-140

155

95

14

1,15

8

УП.Ш(1)-220

235

120

22

1,49
