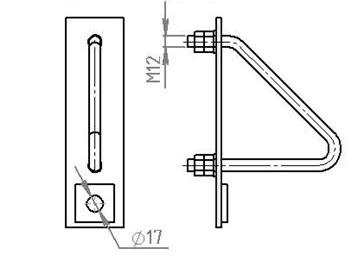

| Узлы поддерживающие серии УП(1) |
Узлы поддерживающие серии УП(1) предназначены для промежуточного крепления подвески ОКСН к опорам ЛЭП.
Узлы УП(1) устанавливаются на пояс определённой проектом траверсы металлической решётчатой либо железобетонной опоры на расстоянии 0,35 – 0,4м от ствола. Производитель рекомендует эксплуатацию данных узлов в комплексе с подвесками ПП.К(2) или ПП.Л(2).
В линейке узлов УП(1) представлены модификации для крепления к угловому профилю с полкой от 63 до 200мм.
На промежуточную опору устанавливается один узел данной серии.
Разрушающая нагрузка узлов данной серии - 40кН.
Данные узлы обладают повышенной надёжностью и рекомендуются для использования на сложных участках трассы ВОЛС-ВЛ, а также в климатических районах с повышенными гололёдными и ветровыми нагрузками.
Варианты исполнения
|
№
|
Наименование
|
Под существующий уголок
|
Вес, кг
|
|
№
|
Наименование
|
Под существующий уголок
|
Вес, кг
|
|
1
|
УП(1)-70
|
63-70
|
0,86
|
6
|
УП(1)-125
|
125
|
1,13
|
|
2
|
УП(1)-80
|
75-80
|
0,91
|
7
|
УП(1)-140
|
140
|
1,23
|
|
3
|
УП(1)-90
|
90
|
0,96
|
8
|
УП(1)-160
|
160
|
1,32
|
|
4
|
УП(1)-100
|
100
|
1,02
|
9
|
УП(1)-180
|
180
|
1,43
|
|
5
|
УП(1)-110
|
110
|
1,08
|
10
|
УП(1)-200
|
200
|
1,53
|
|
|
