Узлы натяжные серии УН.Ш(1) |
Узлы натяжные серии УН.Ш(1) предназначены для одностороннего анкерного крепления подвески ОКСН к опорам ЛЭП.
Узлы устанавливаются на поясной уголок определённой проектом траверсы металлической решетчатой либо железобетонной опоры на расстоянии 0,35 – 0,4 м от ствола. При этом пояс траверсы должен иметь необходимый запас прочности. Для крепления ОКСН в зажиме к узлу, производитель рекомендует использовать регулируемые подвески НП.Г(2) и НП.У(2) и нерегулируемую подвеску НП.Г(1). Для повышения надёжности крепления, возможно использование в составе подвески стандартной сцепной арматуры 7-тонного ряда, соединённой в определённой проектом последовательности.
В линейке узлов УН.Ш(1) представлены 8 модификаций, для крепления к швеллеру с номером от 8 до 22.
На анкерные опоры устанавливается по два узла данной серии. На концевых опорах или при спуске ОКСН в грунт, на опору устанавливается по одному узлу данной серии.
Разрушающая нагрузка узла 70кН.

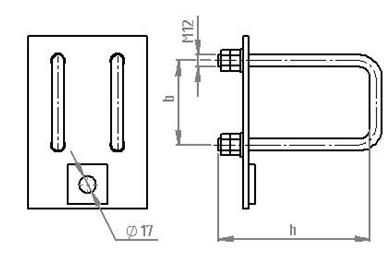

Варианты исполнения
№
|
Наименование
|
Межцентровое расстояние (b), мм
|
Размер (h), мм
|
№ швеллера
|
Вес, кг
|
1
|
УН.Ш(1)-80
|
85
|
115
|
8
|
1,72
|
2
|
УН.Ш(1)-100
|
85
|
135
|
10
|
1,79
|
3
|
УН.Ш(1)-120
|
85
|
155
|
12
|
1,86
|
4
|
УН.Ш(1)-140
|
85
|
175
|
14
|
1,92
|
5
|
УН.Ш(1)-160
|
85
|
195
|
16
|
2,00
|
6
|
УН.Ш(1)-180
|
105
|
215
|
18
|
2,16
|
7
|
УН.Ш(1)-200
|
105
|
235
|
20
|
2,24
|
8
|
УН.Ш(1)-220
|
105
|
255
|
22
|
2,30
|
|
|
