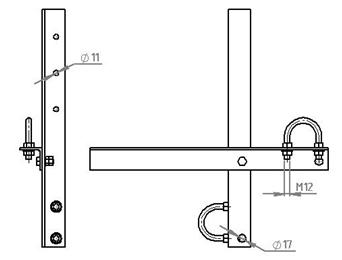

Узлы натяжные УН.С(У) предназначены для анкерного углового крепления подвесок ОКСН (в том числе ОК типа «8») к стенам зданий и другим строительным конструкциям из бетона или полнотелого кирпича.



Крепление узла к конструкции осуществляется анкерными болтами с гайками 10*80-100 мм. Для крепления ОКСН в спиральных зажимах к узлу производитель рекомендует использовать талреп Т(1) (позволяет регулировать стрелу провеса) и нерегулируемую подвеску НП.Г(1В). Крепление ОКСН (ОК типа «8») в клиновых зажимах может производиться непосредственно к узлу, без использования подвесок и промежуточных звеньев.



Надёжность крепления узлов определяется распорным усилием анкерных болтов и прочностью материала конструкции.



Разрушающая нагрузка узла в местах крепления подвесок – 40 кН..



Масса узла – 5,0 кг
