Узлы натяжные УН.П предназначен для двухстороннего анкерного крепления подвесок ОКСН (в том числе ОК типа «8») к опорам ВЛ городских и распределительных электрических сетей.



Узлы устанавливаются на стойку железобетонной опоры трапециевидного сечения с габаритными размерами от 185 до 245 мм.



Конструкция узла предусматривает несколько вариантов крепления подвесок. Вариант крепления «за крюки» рекомендуется применять при подвеске ОКСН либо ОК типа «8» с использованием клиновых зажимов. В данном случае использование подвесок или промежуточных звеньев не предусмотрено.



Вариант крепления «за отверстия» рекомендуется применять при использовании в качестве элементов крепления ОКСН спиральных зажимов. Для крепления ОКСН в спиральных зажимах к узлу «производитель рекомендует использовать регулируемую подвеску НП.У(1) и нерегулируемую подвеску НП.Г(1В).



Возможен вариант крепления ОКСН в спиральных зажимах «за крюки» с использованием дополнительных промежуточных звеньев. Однако данный способ крепления менее надёжен и не рекомендуется для использования на ответственных участках трассы ВОЛС-ВЛ, а также в климатических районах с повышенными гололедными и ветровыми нагрузками.



На опору устанавливается один узел.



Масса узла - 3,7 кг.





Вариант крепления зажима ОК	Разрушающая нагрузка, кН
За крюки	Не более 2
За отверстия	Не более 10





Примечание: возможно изготовление узлов для стоек, отличающихся по размерам от указанных выше.

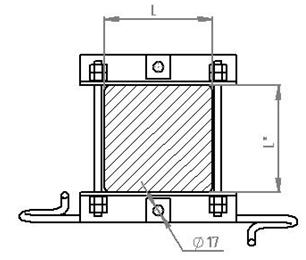

 В этом случае в заявке на изготовление узла должно быть указано: УН.П - L х L*, где

 L - габаритный размер стойки в месте крепления натяжной траверсы, мм;

 L* - габаритный размер стойки со стороны шпильки, мм.
