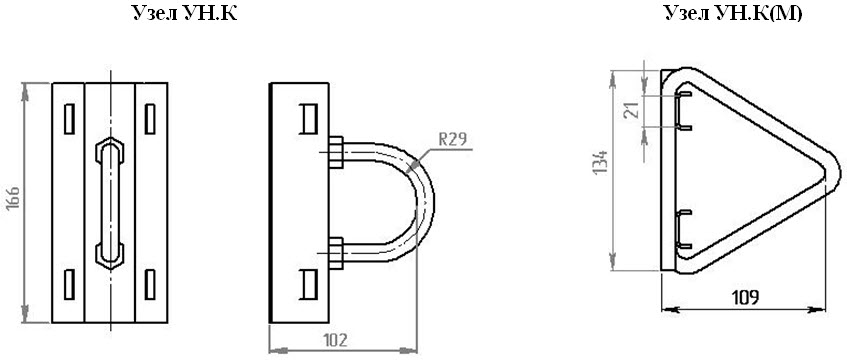

Узлы натяжные УН.К, УН.К(М)


   Узлы натяжные УН.К и УН.К(М) предназначены для одностороннего анкерного крепления подвесок ОКСН (в том числе ОК типа «8») к опорам ВЛ городского электрохозяйства.

Узлы устанавливаются на стойку железобетонной опоры кольцевого сечения. Крепление к опоре осуществляется хомутами ХЛ в два оборота. Для крепления ОКСН в спиральных зажимах к узлу УН.К производитель рекомендует использовать талреп Т(1) (позволяет регулировать стрелу провеса) или нерегулируемую подвеску НП.В(1У). Узел УН.К(М) рекомендуется для использования в комплексе с клиновыми зажимами. Для крепления ОКСН либо ОК типа «8» в клиновых зажимах к узлу использование подвесок или промежуточных звеньев не предусмотрено.

   На анкерную опору устанавливается два узла, на концевую опору – один узел.








Технические характеристики узлов

Наименование   Масса , кг  Разрушающая нагрузка, кН
Узел УН.К 0,71  14,0*
Узел УН.К(М) 0,39 8,0*

*Указана разрушающая нагрузка узла в месте крепления натяжной подвески. Прочность крепления узла к опоре определяется разрывным усилием монтажной ленты,  а так же способом крепления.
